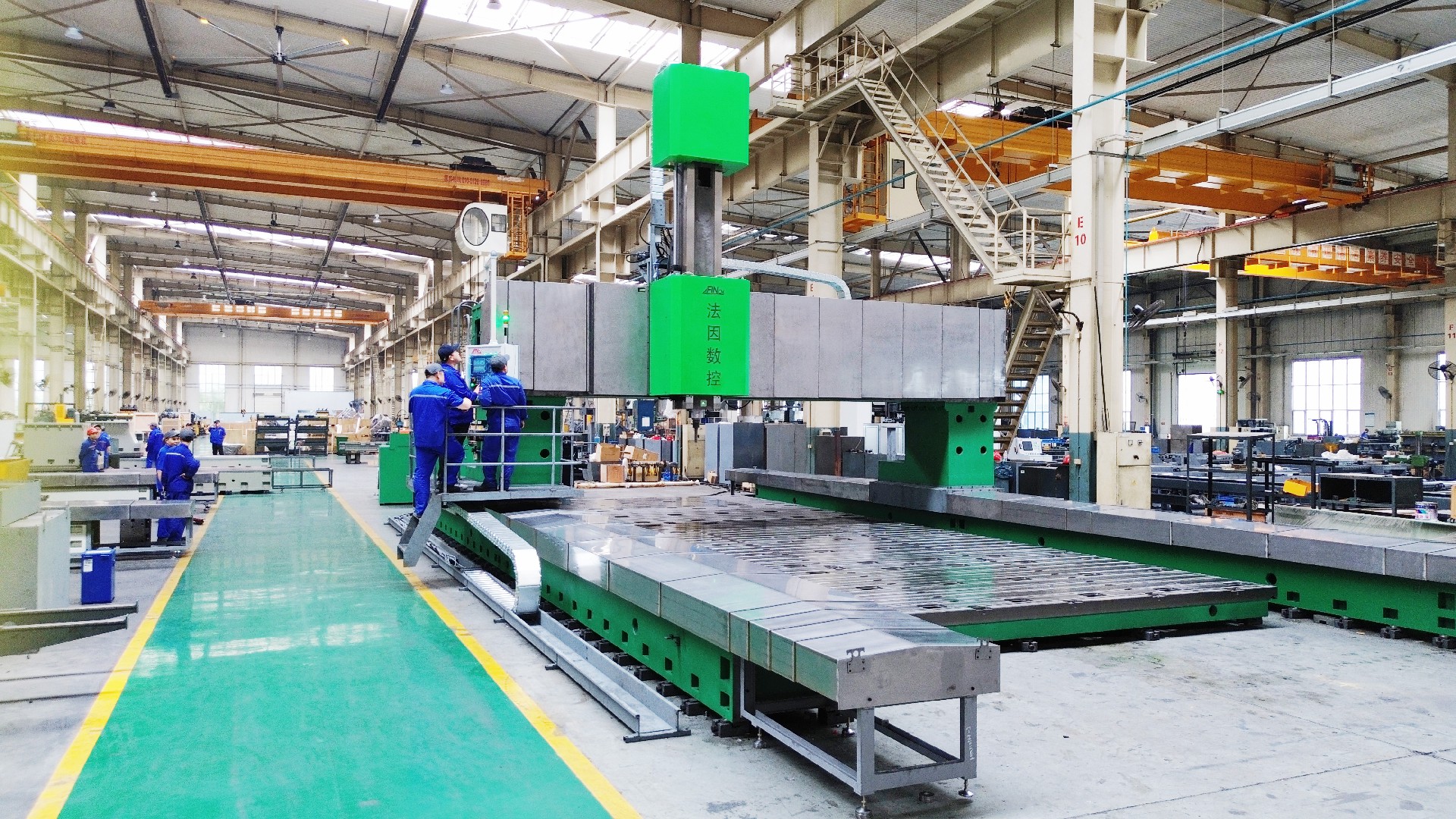

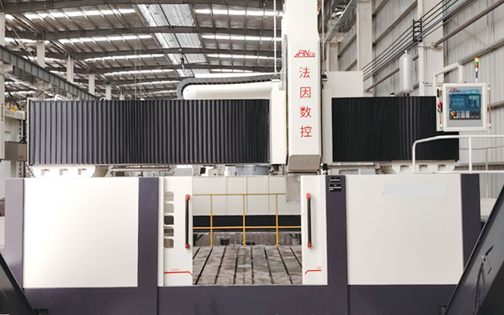

PHM系列龙门移动式数控钻铣床

大型龙门加工设备

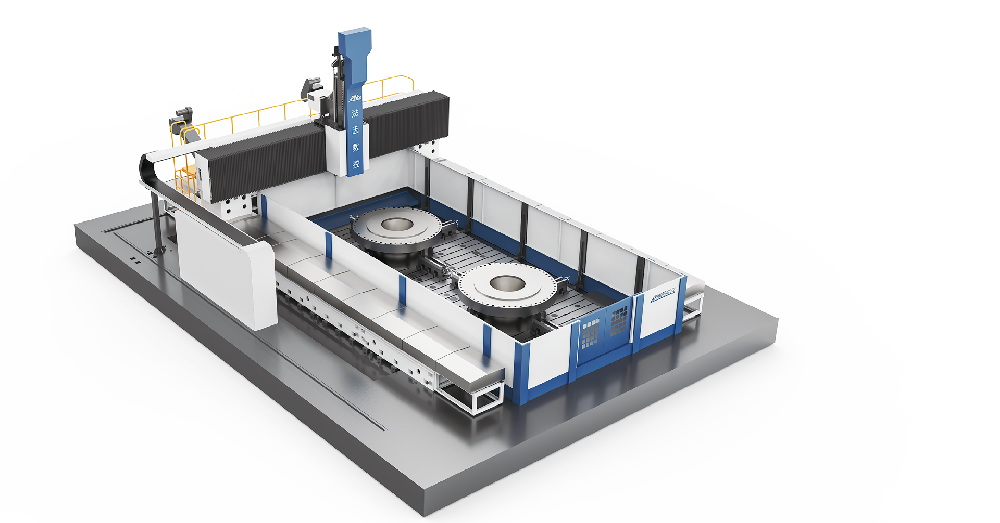

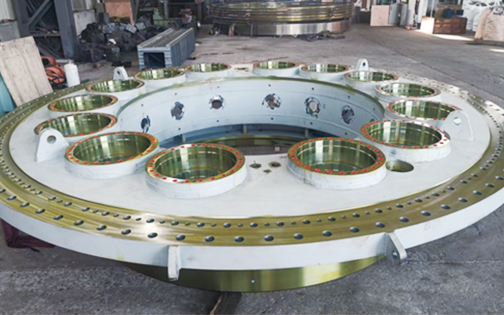

适用于风电、压力容器、工程机械、化工、环保等行业龙门移动式高速钻铣床采用工作台固定龙门移动的方式,具备铣削、钻削(钻、扩、铰)、锪削等多种加工功能。主要适用于风电行业的齿圈、连接法兰、风电主轴等多品种零件进行数控加工。可根据客户需求订制设计制造。

<< >>

parameter

产品参数

设备型号列1PHM6030PHM8040PHM12050PHM16060
加工范围长*宽6000*30008000*400012000*500016000*6000
工作台T型槽宽度28


主轴数量1



主轴锥孔BT50



主轴转速30-3000r/min



最大输出功率/扭矩37/470(1100选配)


滑枕垂直行程mm800/1200800/1200800/12001800/2500
定位精度X、Y轴(mm/全长)≤0.04≤0.05≤0.06≤0.08
重复定位精度X、Y轴(mm)≤0.025≤0.030≤0.035≤0.05
电气系统数控系统西门子 828D



*上述参数如有变更,恕不另行通知。
